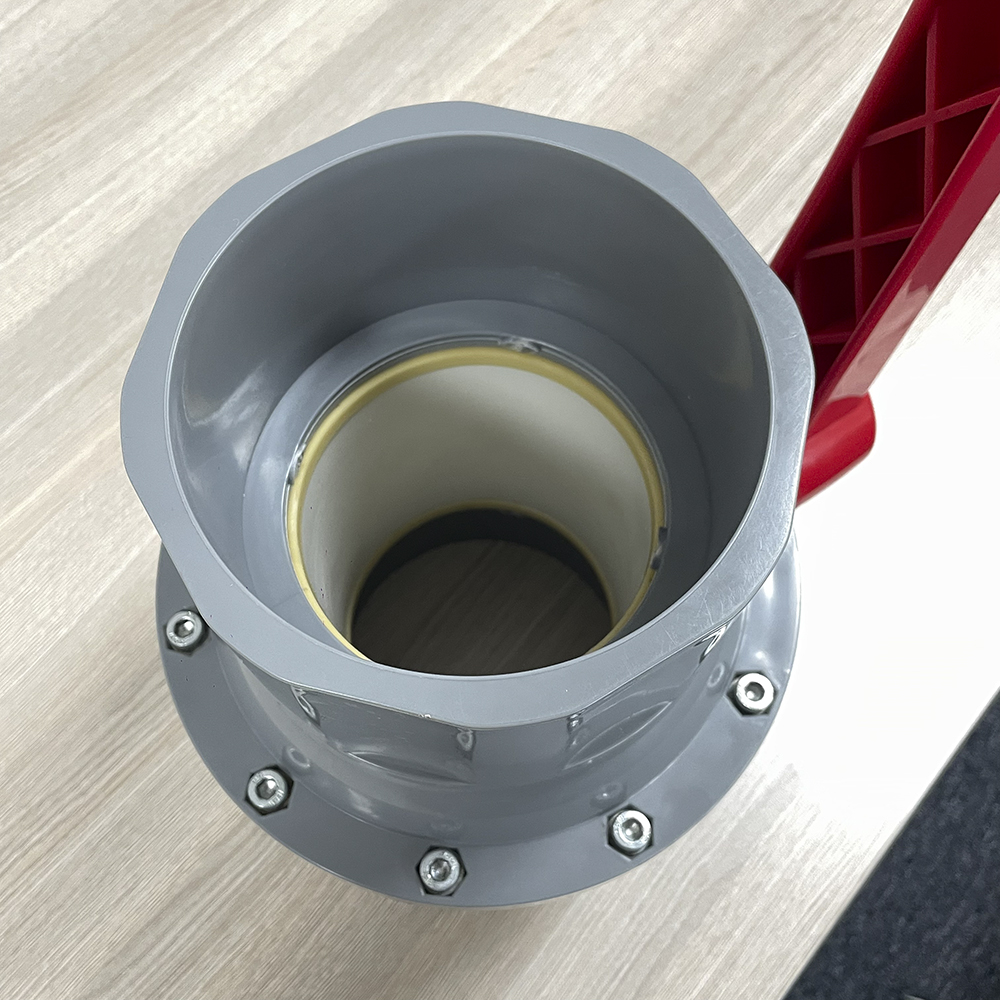

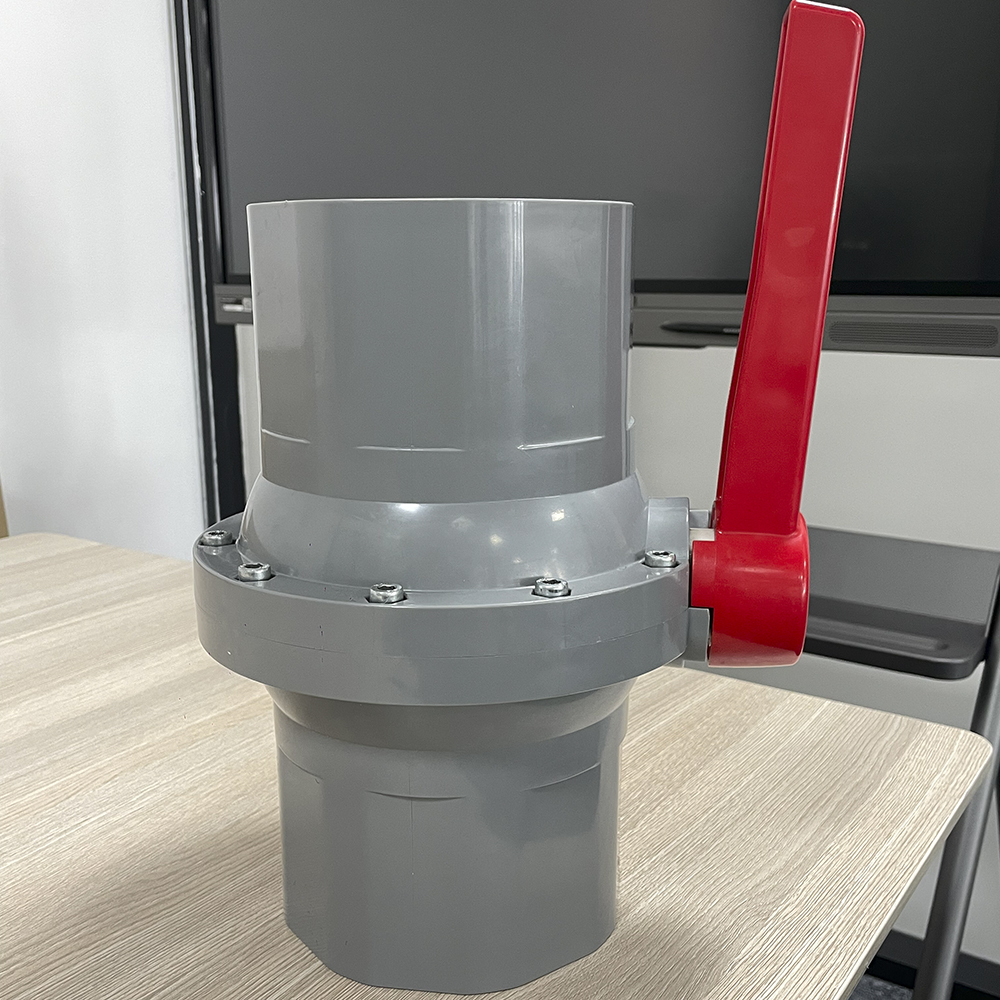

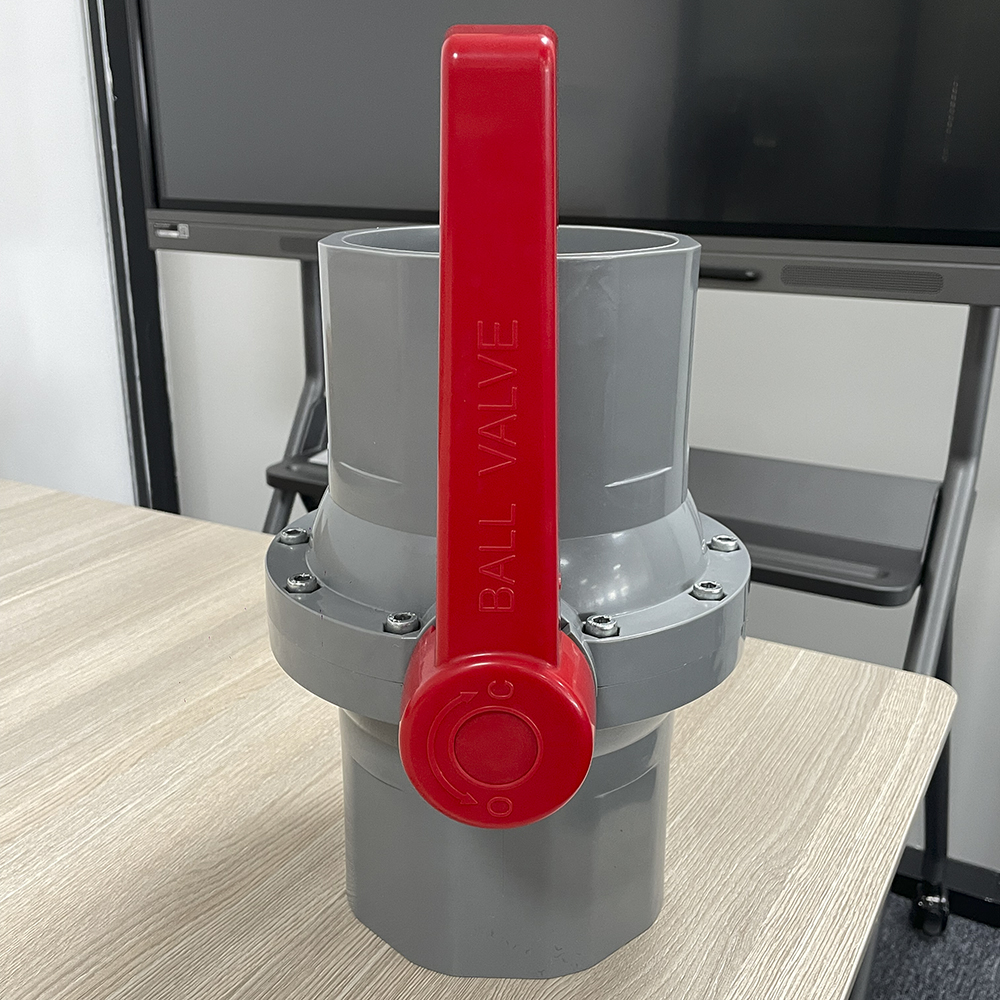

OEM High Quality140MM 160MM 168MM 200MM аз пӯлоди зангногир UPVC клапани тӯби калон барои лоиҳаи DN200

Тавсифи кӯтоҳ:

Клапани шар
1.Рангҳои нарм ва тарҳи паймон
2. Амалиёти Leakproff;
3.Light ва иттифоқҳои иттифоқӣ насбро осон мекунанд
4.Иқтисодӣ ҳамчун хароҷоти нақлиёти арзонтар ва умри дароз
5.Хуб ва назорати сифати баланд
6.Environment дӯстона, ғайридавлатӣ заҳролуд
7.Weathering & муқовимати Abrasion & муқовимати кимиёвӣ аъло
8.Widely дар сохтмон, обёрӣ, саноат ва ҳавзи шиноварӣ истифода бурда мешавад
9. Тартиби хурд қобили қабул аст
10.Тарҳрезии муштарӣ & логотипи хуш омадед

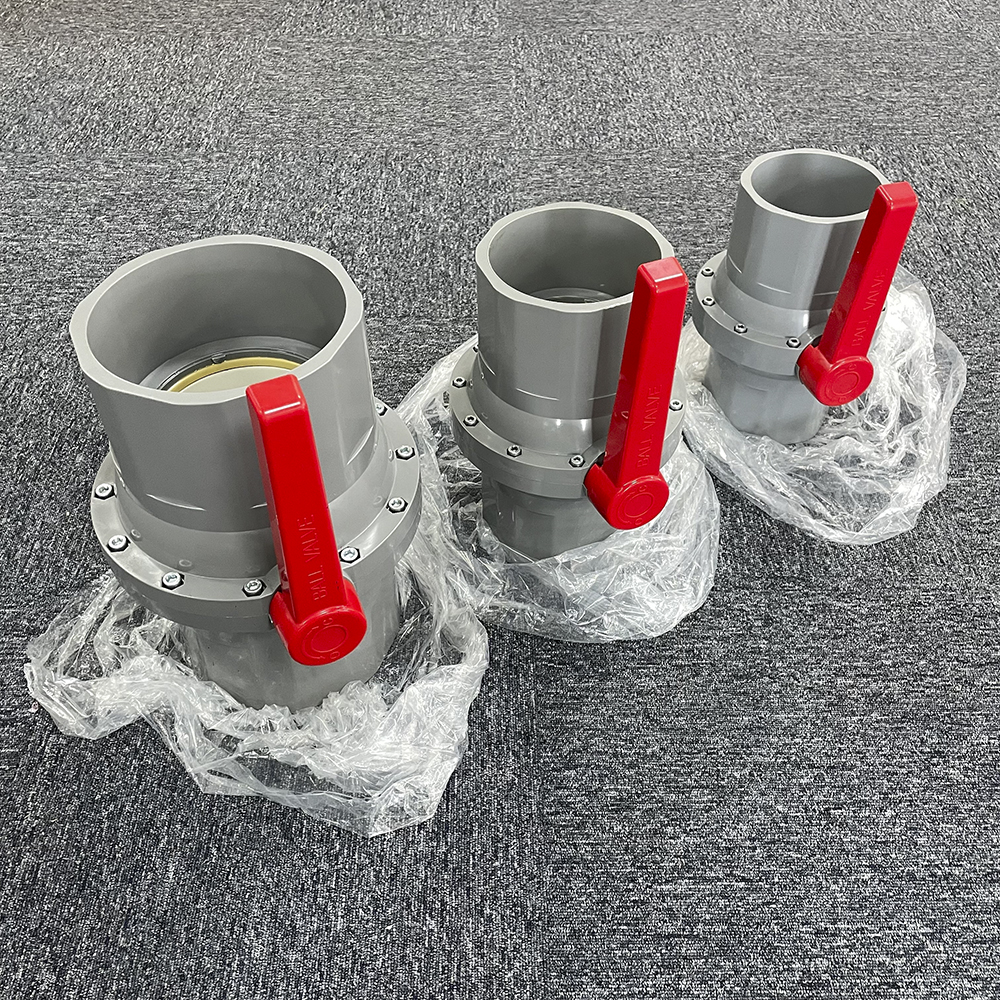

  • андоза:140мм 160мм 168мм 200мм
  • Анҷоми муштарак:ASTM BS DIN ISO JIS
  • Фишори корӣ:PN16
  • Тафсилоти маҳсулот

    Саволҳои зиёд такрормешуда

    Тегҳои маҳсулот

    Харитаи афсонавӣ ва физикӣ

    singleproducimg

    Маводи компонентӣ

    мушаххасоти мавод

    НЕ. Қисми Материал микдор
    1 БАДАН UPVC, CPVC 1
    2 STEM O-ring EPDM, FPM (NBR) 1
    3 STEM UPVC, CPVC 1
    4 Тӯб UPVC, CPVC 1
    5 Мӯҳри курсӣ TPE, TPVC, TPO 2
    6 CAP PVC, ABS 1

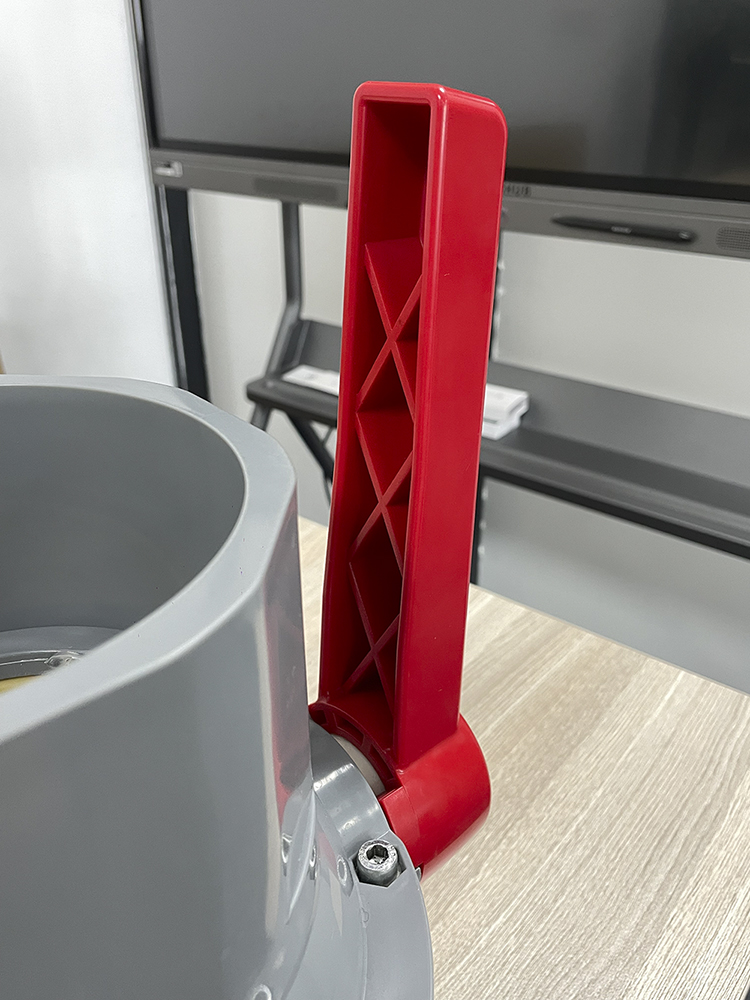

    7 ДАСТРАС PVC, ABS 1

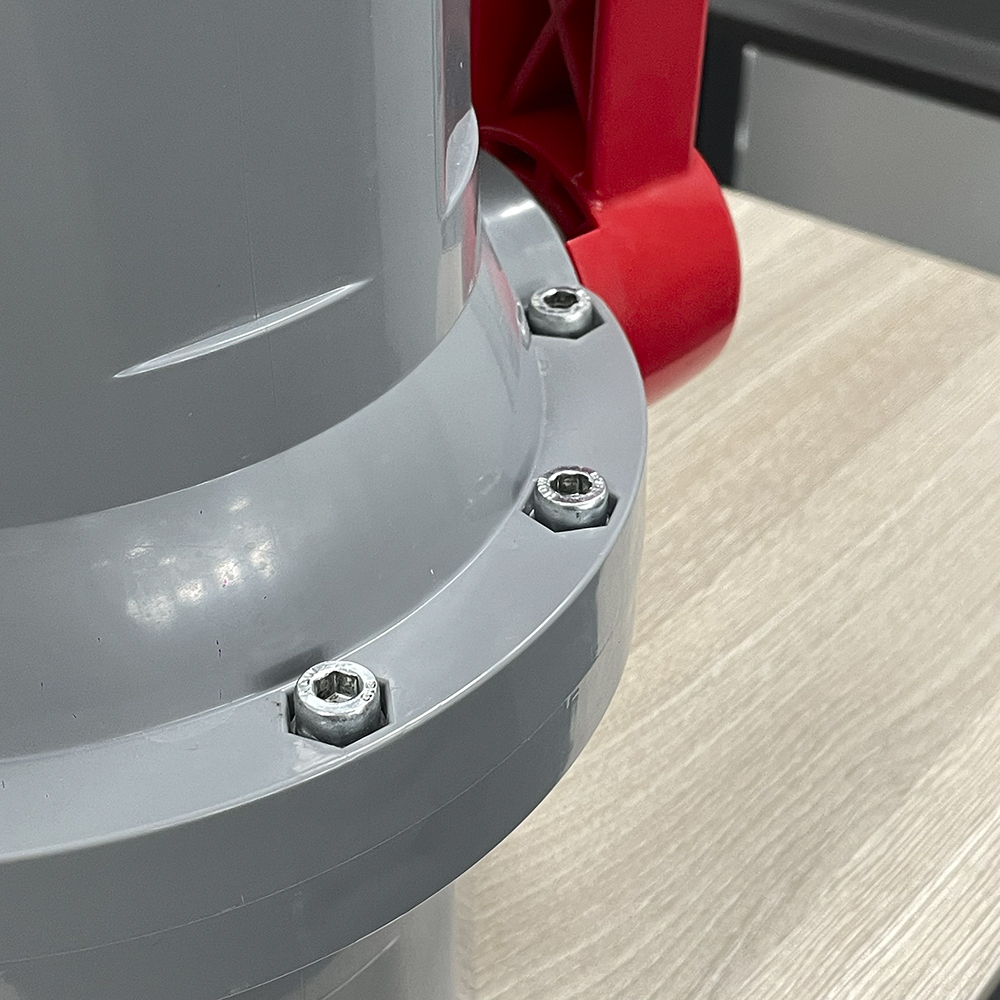

    8 ВИРДА SS304, Пӯлод 1



    Ҷадвали муқоисаи параметрҳои андозаи модел

    Андоза Воҳиди
    МОДЕЛИ DN 15 20 25 32 40 50 65 80 100
    андоза 1/2" 3/4" 1" 1-1/4" 1-1/2" 2" 2-1/2" 3" 4" дюйм
    thd./in NPT 14 14 11.5 11.5 11.5 11.5 8 8 8 mm
    BSPT 14 14 11 11 11 11 11 11 11 mm
    JIS I 20 20 24 26 30 31 45 48 53 mm
    d1 22.3 26.3 32.33 38.43 48,46 60,56 76.6 89.6 114.7 mm
    d2 21.7 25.7 31.67 37.57 47,54 59.44 75,87 88.83 113,98 mm
    АНСИ I 18 20 24 26 30 31 45 48 53 mm
    d1 21.54 26.87 33.65 42.42 48,56 60,63 73.38 89.31 114.76 mm
    d2 21.23 26.57 33.27 42.04 48.11 60.17 72,85 88.7 114.07 mm
    ДИН I 18 20 24 26 30 31 45 48 53 mm
    d1 20.3 25.3 32.3 40.3 50.3 63.3 75.3 90.3 110.4 mm
    d2 20 25 32 40 50 63 75 90 110 mm
    d 15 19 24 30 34 45 55 70 85 mm
    H 37 55 66 73 81 91 99 121 134 mm
    A 68 80 94 100 110 136 170 210 236 mm
    L 77 91 103 111 123 146 178 210 255 mm
    D 32 37.5 44 52 60 74 93 110 135 mm
